創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種便于拆裝的流量計。該專利由廣漢市思明石油鉆采設備配套有限公司申請，并于2017年5月3日獲得授權公告。

內容說明

本實用新型涉及流體測量領域，具體地說涉及一種便于拆裝的流量計。

發明背景

孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

現有技術中，孔板流量計的結構通常包括孔板和接頭，孔板固定在接頭內，接頭用于與管道連接。如中國專利公告號為“ CN201034648”的現有技術在2008年3月12日公開了一種氣體流量計孔板裝置，其技術方案為：由氣體管道、孔板短接及計量孔板構成，孔板短接跨接于氣體管道中，孔板短接為⊥形三通管、在其直通短管中有徑向孔板插入槽并將計量孔板嵌入槽內，在其側通短管的上端有密封絲堵。該流量計有利于孔板的快速更換，但在實際應用過程中，因接頭兩端與管道硬連接，流量計在整體的拆裝上存在著工序復雜和不方便拆裝的問題。

發明內容

本實用新型的目的在于解決現有技術中存在的上述問題，提供一種便于拆裝的流量計，本實用新型通過將流量計與管道之間的硬連接結構改成軟連接結構，簡化了流量計的拆裝工序，達到了快速拆裝流量計的目的。

為實現上述目的，本實用新型采用的技術方案如下：一種便于拆裝的流量計，其特征在于：包括上膨脹節、上連接頭、連接套、孔板、下連接頭和下膨脹節，所述孔板通過連接套固定在上連接頭和下連接頭之間，所述上膨脹節的一端與上連接頭固定連接，另一端用于與上游管道連接，所述下膨脹節的一端與上連接頭固定連接，另一端用于與下游管道連接。

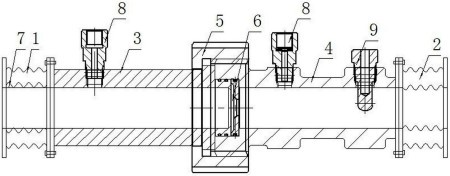

圖為本實用新型的結構示意圖

所述上膨脹節內固定設置有導流筒，所述導流筒的內徑與上接頭內徑相同。所述導流筒焊接固定在上膨脹節的進水端。所述導流筒的長度與膨脹節在未伸縮時的長度相同。所述上膨脹節的兩端和下膨脹節的兩端均設置有法蘭。所述上連接頭的端部設置有凸頭，所述下連接頭的端部設置有與凸頭相適配的凹槽，所述孔板通過凸頭和連接套固定在凹槽內。所述凸頭與凹槽之間設置有密封圈。所述上連接頭上設置有測壓接頭，所述下連接頭上設置有測壓接頭和測溫接頭。

采用本實用新型的優點在于：一、本實用新型通過分別固定在上連接頭和下連接頭兩端的上膨脹節和下膨脹節，將流量計與管道之間的硬連接結構改成了軟連接結構，使得整個流量計在拆裝時具有軸向補償功能，從而能夠快速完成流量計的整體拆裝或單獨孔板的拆裝。本實用新型簡化了流量計的拆裝工序，有利于流量計的快速拆裝。二、本實用新型通過設置在上膨脹節內的內徑與上接頭內徑相同的導流筒，能夠最大程度地減小介質在測量前的波動，保障了測量結果的準確性。三、本實用新型將導流筒焊接固定在上膨脹節進水端的結構，在避免影響介質波動的前提下，使得上膨脹節能夠?qū)崿F(xiàn)軸向補償功能。四、本實用新型中的孔板通過凸頭和連接套固定在凹槽內，該結構有利于孔板的快速拆裝。
